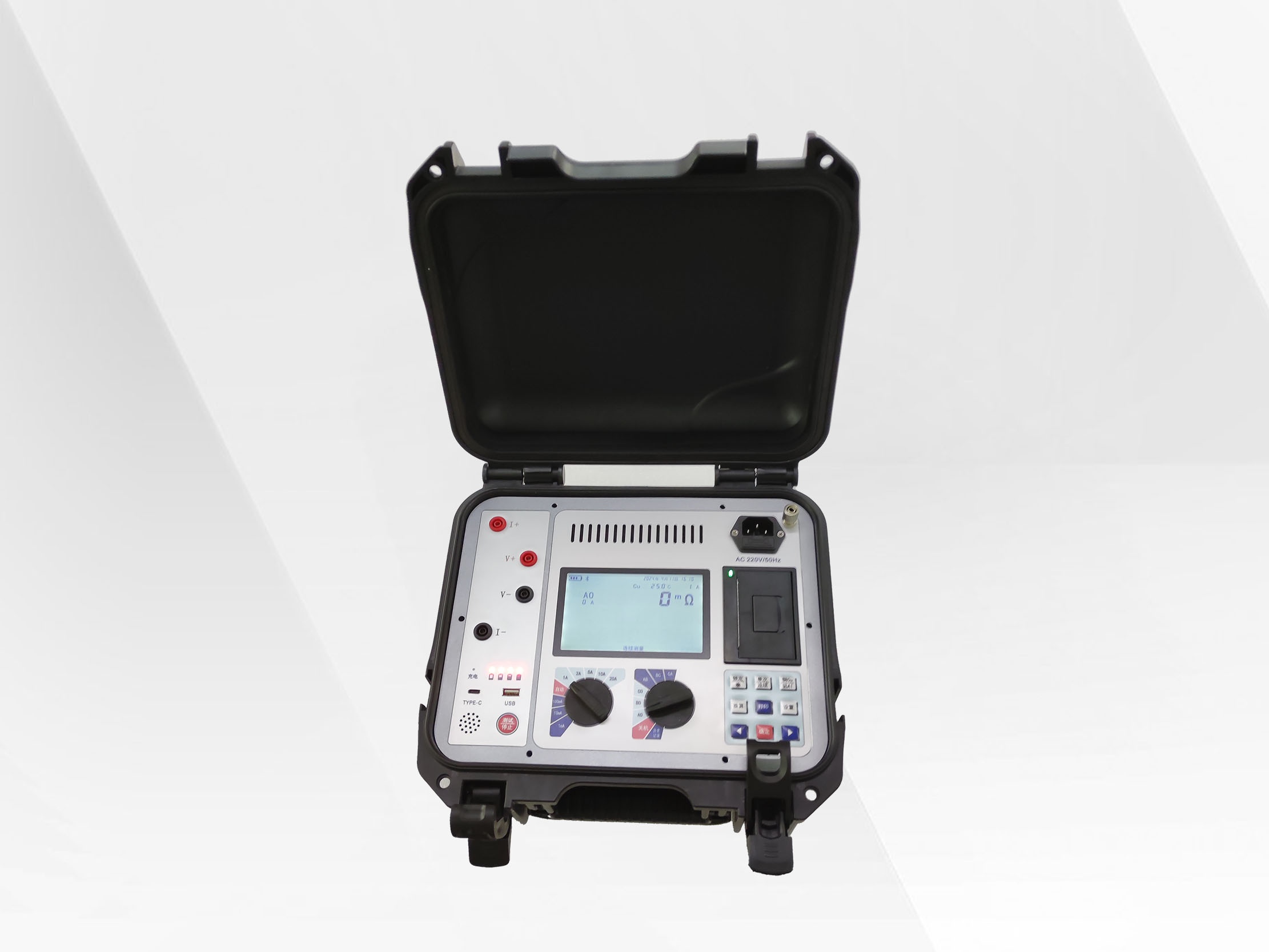

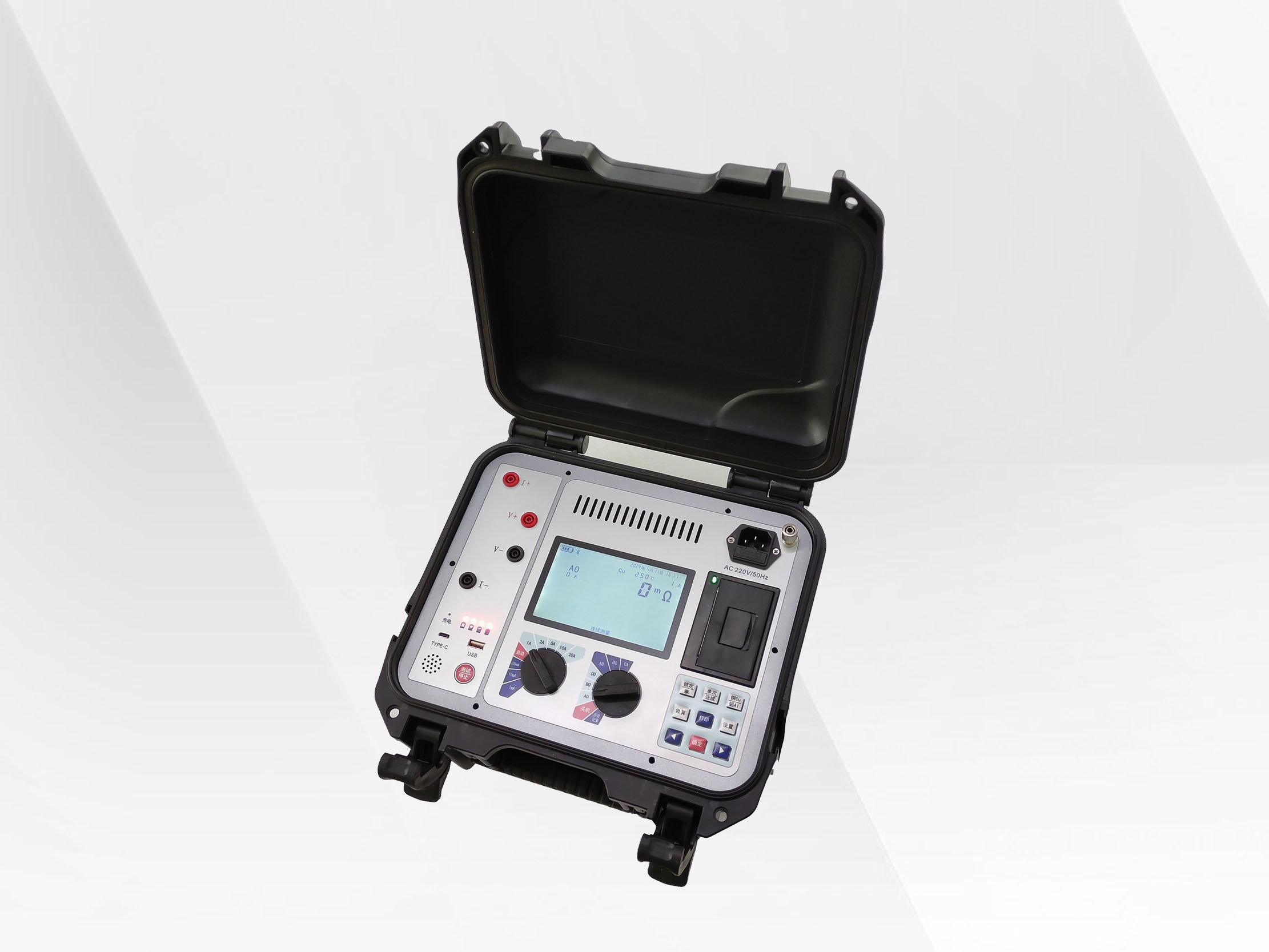

ZT-20變壓器直流電阻測試儀
1. 適用于110kV及以下的主變壓器、配電變壓器和感性負載的直流電阻測量；
2. 整機由高速芯片控制，自動化程度高，操作簡單；
3. 采用全新的鋰電池供電，電流擋位多，輸出電壓高，充磁快，節省測量時間，最高輸出電流可達20A，最大輸出電壓可達60V，電阻測量范圍可達1mΩ~20kΩ；
4. 具有自動判定充磁結束、自動鎖定阻值并保存功能，無需人工判斷；
5. 可對需要換擋的變壓器進行不停機連續測量；
6. 具有自動測量功能，可根據負載自動選擇最優電流擋位；
7. 保護功能完善，能可靠保護反電勢對儀器的沖擊；
8. 具備語音播報功能，測試完畢后自動播報電阻值；
9. 具有能量回收功能，可快速降流去磁并回收繞組能量，解除帶電風險；
10. 背光LCD顯示屏，陽光下更清晰；
11. 自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱；
12. 配備藍牙接口，支持BLE4.0協議藍牙傳輸；
13. 體積小、重量輕、無需額外供電，適合戶外移動作業。
|
性能指標 |
|
|
測量范圍 |
1mΩ~0.2Ω（20A）；1mΩ~0.5Ω（10A）；10mΩ~2Ω（5A）； 10mΩ~10Ω（2A）；10mΩ~20Ω（1A）；1Ω~200Ω（100mA）；10Ω~2kΩ（10mA）；100Ω~20kΩ（1mA） |
|
測試精度 |
+（示值*0.2%+1μΩ） |
|
最小分辨率 |
0.1μΩ |
|
測量次數 |
≥100次（在100 mΩ負載10A放電模式下，單次測試2分鐘算起/滿電量起連續工作時間約260分鐘） |
|
存儲深度 |
100次歷史數據 |
|
儀器參數 |
|
|
輸出電壓 |
60V(Max，當電流小于1A時) |
|
輸出電流 |
DC 1mA/10mA/100mA/1A/2A/5A/10A/20A 可調 |
|
電池容量 |
6Ah |
|
顯示方式 |
段碼液晶屏（有背光） |
|
保護功能 |
過流及短路保護 |
|
過熱保護：電池過熱及功率器件保護 |
|
|
電池過放保護 |
|
|
附加功能 |
一鍵自動測量，自動判定穩定電阻值 |
|
支持單相模式計算不平衡度 |
|
|
自動量程（擋位）轉換：支持自動確定合適量程（擋位） |
|
|
連續測量：可對多擋位的變壓器，不停機直接多次測量 |
|
|
能量回收：測試完畢后將變壓器繞組中剩余能量回收至電池（綠色環保） |
|
|
語音播報功能：測試數據自動語音播報 |
|
|
藍牙數據傳輸：支持BLE4.0協議藍牙傳輸 |
|
|
外形尺寸 |
310mm*288mm*168mm（長*寬*高） |
|
重量 |
4.5kg |
|
附件 |
|
|
測試線 |
黃綠紅黑各1根，長度5m |
|
電源線 |
品字插頭 |
|
標準電阻 |
標準測試電阻1只 |
