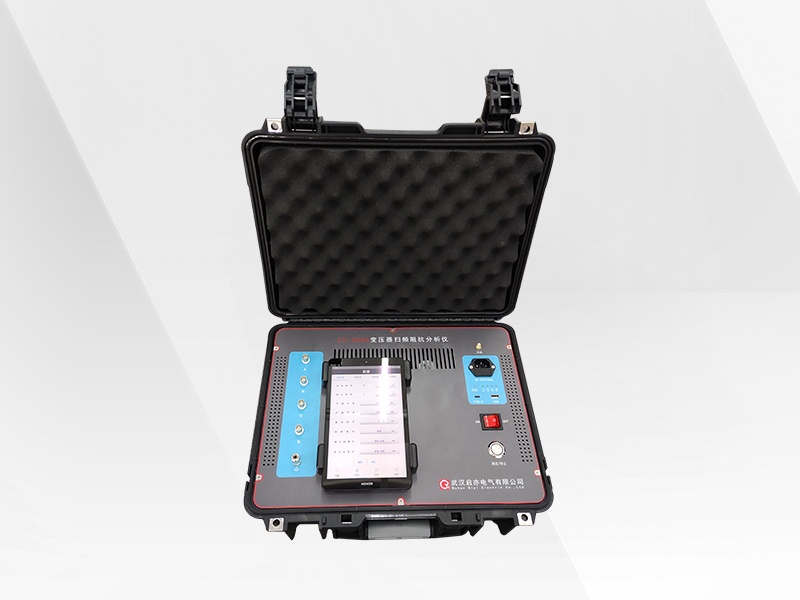

ZT-3000變壓器繞組變形掃頻阻抗分析儀
掃頻阻抗測試法是一種新型的變壓器繞組變形檢測手段，該方法結合了傳統頻率響應法和短路阻抗法的優點，只用一次測試即可同時獲得變壓器繞組短路阻抗值和頻響特性曲線，1次測試可完成2個試驗項目，而且診斷信息更豐富，試驗接線與電抗法一樣，測試時間與頻響法一樣，可大大減輕現場試驗人員的工作量，提高現場工作效率。本產品可用于測試電力變壓器的繞組變形及短路阻抗，適用于變壓器的出廠試驗、交接試驗、預防性試驗及故障診斷等。
1. 遵循T/CEC 201-2019《電力變壓器繞組變形掃頻阻抗法檢測判斷導則》中電聯團體標準。
2. 遵循DL/T 911《電力變壓器繞組變形的頻率響應分析法》行業標準。
3. 基于掃頻阻抗法，1次接線測試可同時取得變壓器繞組的短路阻抗值和頻響特性曲線。
4. 在10Hz~1MHz的測試頻率下，測試電壓信號不低于20V(有效值），現場抗干擾能力更強。
5. 智能化程度高，接線完成后，一鍵操作即可完成測量、數據保存、數據分析等工作。
6. 測試主機通過無線通訊與移動終端連接，可無線智能操控，測試過程更安全便捷。
7. 提供支持Andriod系統的客戶端軟件，數據相互兼容。
8. 測量數據自動存盤，避免人工抄錄數據。
|
主要性能指標 |
|
|
輸出電壓 |
不小于20Vrms的峰值輸出能力 |
|
輸出電流 |
不小于1Arms的峰值輸出能力 |
|
輸出頻率 |
10Hz~1MHz |
|
頻率精度 |
0.1%±0.2Hz |
|
檢測范圍 |
0.10Ω~1MΩ的動態阻抗檢測范圍 |
|
阻抗測量精度 |
0.1Ω~10Ω：±(1%+0.01Ω) |
|
功能參數 |
|
|
工頻短路阻抗 |
準確測量50Hz工頻短路阻抗 |
|
掃頻方式 |
線性或?qū)?shù)可選 |
|
掃頻間隔 |
多種間隔模式可選，在10Hz~100Hz、100Hz~1kHz、1kHz~10kHz、10kHz~100kHz、100kHz~1MHz共5個區間內，每個區間不少于50個頻率測量點，并對50Hz頻率點有效測量 |
|
曲線顯示 |
曲線形式顯示阻抗值、角度值、實部值（電阻值）、虛部值（電抗值），可設置為線性/對數顯示模式 |
|
結果導出 |
可導出通用的CSV文件 |
|
通訊方式 |
內置WIFI主站，可同時連接多臺人機交互終端設備 |
|
APP功能 |
APP控制測試過程，自動保存數據，生成測試報告 |
|
離線測量 |
主機可在不連接人機交互終端的情況下由面板按鍵控制啟動和停止測量，并存儲測試數據 |
|
供電、重量及外形尺寸 |
|
|
供電方式 |
內置鋰電池供電，支持快充模式 |
|
主機尺寸 |
380mm（長）×270mm（寬）×200mm（高） |
|
主機重量 |
5kg |
