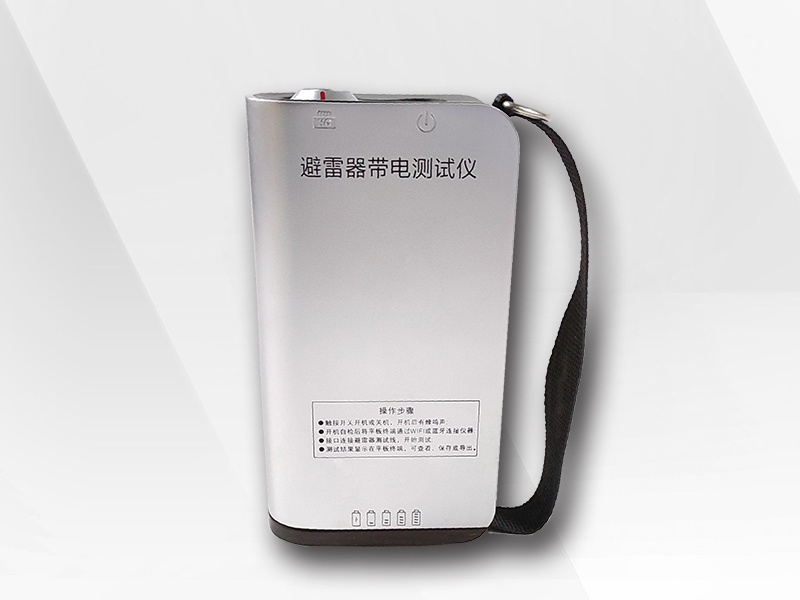

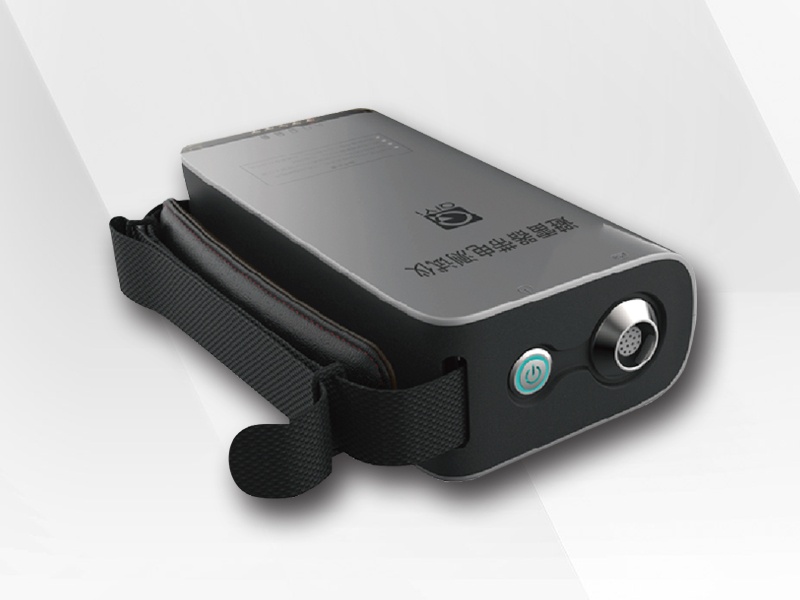

MT-2000避雷器帶電測試儀
MT-2000避雷器帶電測試儀（電流相角差法）是檢測氧化鋅避雷器（MOA）電氣性能的專用儀器，采用“實際電流相角法”原理，通過避雷器三相泄漏電流之間的相角差判斷避雷器運行狀態，可及時發現避雷器絕緣缺陷，適用于各種電壓等級的氧化鋅避雷器的帶電檢測。該儀器不需要測量母線電壓，避免了母線PT二次側短路風險，接線簡單，可以大大提高現場作業效率。同時，該儀器引入了“云大物移智”的設計理念，開發了名為“MOA Tester”的移動終端APP配合測試，可以自動保存并上傳測試數據，自動診斷避雷器運行狀態。
1. 基于“實際電流相角法”，無需電壓參考，消除了相間干擾，避免了母線PT二次側短路風險。
2. 采用便攜式設計，外殼采用ABS材質，靈巧輕便，適合戶外移動作業。
3. 采用鋰電池供電，無需外接電源，功耗低，待機時間長。
4. 采用高精度專用采樣芯片及高速數字處理器，計算速度快，精度高。
5. 引入物聯網思維，采用WIFI或藍牙等無線方式與移動終端互聯，簡單快捷易操作。
6. 配備了專用的絕緣操作桿，在避雷器距地面較高時，可方便地將測試線夾在避雷器接地引下線上。
7. 采用移動終端作為人機交互控制器，APP界面友好，操作方便，測試數據存儲方便。
8. 基于移動互聯網，終端APP可以自動存儲測試數據并上傳到云服務器，實現數據遠程上傳、下載。
9. 移動終端APP搭載大數據診斷內核，可通過數據變化趨勢等手段實現避雷器運行狀態智能診斷。
|
主要性能指標 |
|
|
全電流范圍 |
0至10mA（有效值） |
|
測量精度 |
±（示值×1%+5μA） |
|
分辨率 |
0.1μA |
|
阻性電流范圍 |
0至10mA（峰峰值） |
|
測量精度 |
±（示值×1%+5μA） |
|
分辨率 |
0.1μA |
|
角度范圍 |
0至360° |
|
測量精度 |
±（示值×1%+0.02°） |
|
分辨率 |
0.001° |
|
功能參數 |
|
|
輸入特性 |
輸入電流<0.5A時，電壓<0.5V |
|
端口保護 |
0.5A（超過此值，可能造成儀器永久性損壞） |
|
通訊方式 |
支持藍牙和WIFI |
|
APP版本 |
iOS和Android版本各1個，定期推送更新 |
|
APP功能 |
控制測試流程，自動保存數據并上傳，生成測試曲線，診斷避雷器狀態 |
|
數據遠傳 |
支持4G數據遠傳，實時與云后臺進行數據交互，實現云端顯示、存儲、分析等功能 |
|
輔助配件 |
配備專門的絕緣操作桿，方便高空接線 |
|
供電、重量及外形尺寸 |
|
|
供電方式 |
內置鋰電池供電 |
|
主機外殼 |
絕緣ABS材質，無需接地 |
|
外形尺寸 |
180mm （長）×90mm（寬）×55mm（高） |
|
儀器重量 |
0.6kg |
