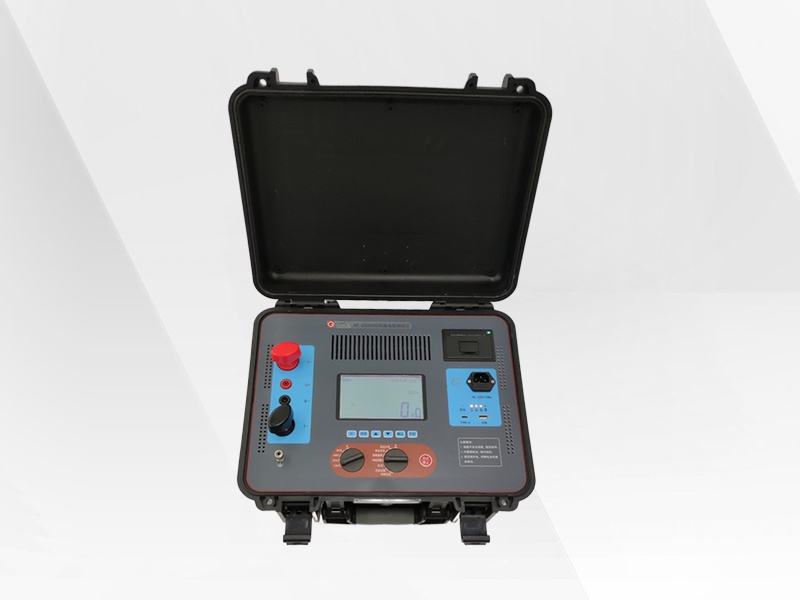

HT-2000GIS回路電阻測試儀
HT-2000GIS回路電阻測試儀共包含三種測試模式，即傳統回阻儀模式、鉗表直測、單邊分流模式和雙邊分流模式，其中傳統回阻儀模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響，鉗表直測模式、單邊分流模式和雙邊分流模式無需拆解接地排，通過增加一路或兩路無線電流鉗測出地網分流，進而精確測量被測回路導電電阻，測試過程簡單高效，避免了拆除接地排帶來的“假接地”安全風險。測試儀采用內置電池供電，無需外接電源，最大輸出電流達到400A，確保地網分流后流過被測設備電流仍滿足標準要求。
1) 集成傳統回阻儀模式、鉗表直測模式、單邊分流模式和雙邊分流模式，可滿足不同應用需求。
2) 鉗表直測模式、單邊分流模式和雙邊分流模式無需拆解接地排，測試過程簡單、高效、安全。
3) 主機電源最高輸出電壓12V，最大輸出電流400A，確保地網分流后仍能達到測試標準要求。
4) 測試信號大，現場抗干擾能力更強，在不拆解GIS接地排的條件下依然可以精確測量開關回路電阻。

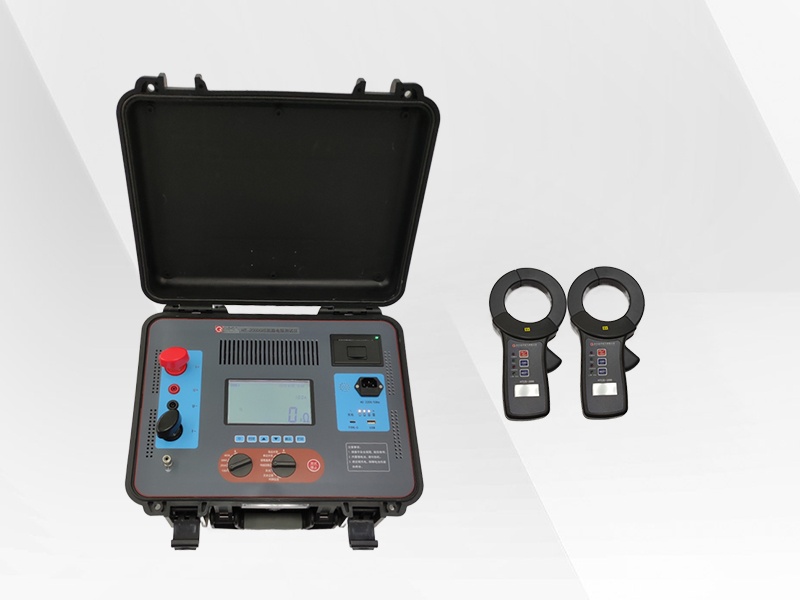

5) 無線電流鉗采用開口設計，適用于狹窄空間，采用無線方式傳輸數據，減少現場接線，高效安全。
6) 采用高清液晶顯示屏，無視覺死區，滿足戶外強光應用場合。
7) 支持BLE4.0協議藍牙數據傳輸功能，可適配微信小程序。
8) 具備語音播報功能，測量完成后自動播報測量結果。
9) 適用于GIS和敞開式開關設備的回路電阻測量。
|
主要性能指標 |
|
|
測量范圍 |
10μΩ~20mΩ（100A）；10μΩ~10mΩ（200A）；10μΩ~5mΩ（300A）；10μΩ~2mΩ（400A） |
|
測量精度 |
傳統回阻模式：±(示值×0.5% +0.2μΩ)
|
|
分辨率 |
0.1μΩ |
|
主機參數 |
|
|
輸出電壓 |
12V（最大值） |
|
輸出電流 |
100A/200A/300A/400A 可調（400A檔位主機連續運行60s后需冷卻十分鐘，方可繼續工作） |
|
測量次數 |
≥400次（100A/1mΩ/1s模式，滿電量） |
|
人機交互 |
自發光LCD液晶屏，支持?jǐn)?shù)據語音播報功能 |
|
高級應用 |
打印機、小程序 |
|
主機尺寸 |
428mm（長）×350mm（寬）×230mm（高） |
|
主機重量 |
15kg |
|
供電方式 |
內置鋰電池供電，支持快充模式 |
|
無線電流鉗參數 |
|
|
測量范圍 |
DC 0~400A |
|
測量精度 |
±(示值×2% +0.5A) |
|
分辨率 |
0.1A |
|
鉗口尺寸 |
Φ68mm |
|
鉗表重量 |
0.5kg |
