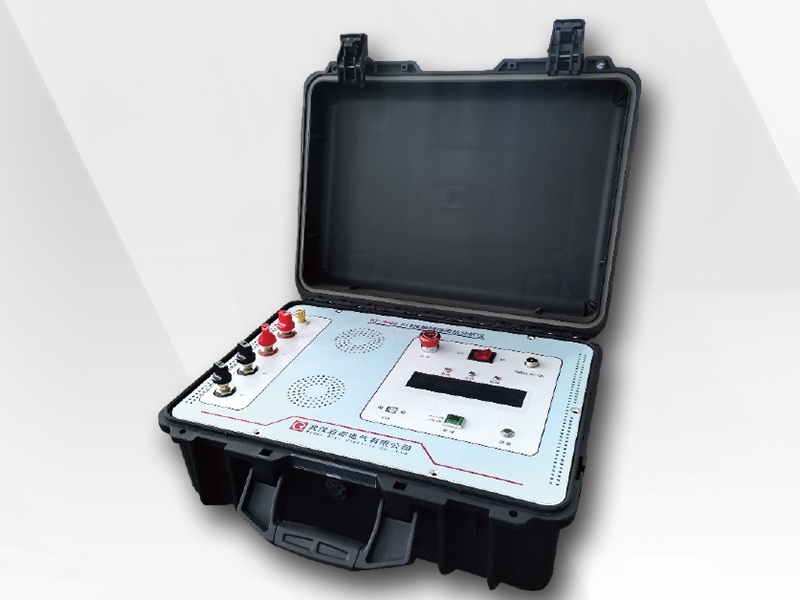

HT-3000GIS接觸網絡阻抗分析儀
HT-3000 GIS接觸網絡阻抗分析儀主要用于測試GIS開關設備的導通電阻，通過求解關于接觸網絡中各個阻抗的矩陣方程，從而求得各個阻抗值。相比于傳統的回路電阻測試儀只可以獲得多個開關形成的回路的電阻，該設備可以精確獲得各個開關、刀閘和地刀的導通電阻，從而精準定位故障設備。GIS接觸網絡阻抗分析儀通過引入“云大物移智”的設計理念，可以通過終端設備（搭載Android系統）控制整個測試流程，自動存儲和備份數據，并自動生成測試報告，大大簡化現場作業工作量，實現安全、高效、智能測試。
1. 集成傳統回阻儀模式和阻抗分析儀模式，滿足不同應用需求。
2. 阻抗分析儀模式無需拆解接地排，大大縮減現場工作量，更加安全高效。
3. 阻抗分析儀模式可以精確測量每個開關、刀閘和地刀的導通電阻，實現故障設備精確定位。
4. 主機電源最高輸出電壓可達15V，最大輸出電流可達600A，確保分流后仍能達到測試標準要求。
5. 無線鉗表采用開口設計，集成電壓和電流測試功能，通過無線方式傳輸數據，減少了現場接線。
6. 引入物聯網思維，測試主機通過WIFI與移動終端無線互聯，簡單快捷易操作。
7. 采用移動終端作為人機交互控制器，并配置Android版本APP，界面友好，可自動生成報告。
8. 采用高清液晶顯示屏，無視覺死區，滿足戶外強光應用場合。
9. 適用于GIS和敞開式開關設備。
|
主要性能指標 |
|
|
測量范圍 |
0~10mΩ |
|
測量精度 |
傳統回阻儀模式：±（示值×0.5%+0.1μΩ） 阻抗分析儀模式：±（示值×1%+0.5μΩ） |
|
分辨率 |
0.1μΩ |
|
主機參數 |
|
|
輸出電壓 |
15V（最大值），可任意設置 |
|
輸出電流 |
600A（最大值），可任意設置 |
|
測量次數 |
≥100次（5V/300A放電功率，滿電量起） |
|
人機交互 |
高清液晶顯示屏，支持?jǐn)?shù)據語音播報功能 |
|
通訊方式 |
支持藍牙和WIFI通訊 |
|
APP功能 |
APP控制測試過程，自動保存數據，生成測試報告 |
|
保護功能 |
過流/過壓/過熱/電池過充/電池過放保護 |
|
外形尺寸 |
460mm（長）×360mm（寬）×190mm（高） |
|
主機重量 |
12kg |
|
供電方式 |
內置鋰電池供電，支持快充模式 |
|
無線電壓電流鉗參數 |
|
|
測量范圍 |
電流DC 0~±600A，電壓0~±15V |
|
測量精度 |
電流±1.0%，電壓±0.2% |
|
分辨率 |
電流DC 0.1A，電壓DC 0.02mV |
|
鉗口尺寸 |
Φ68mm |
|
鉗表重量 |
0.5kg |
