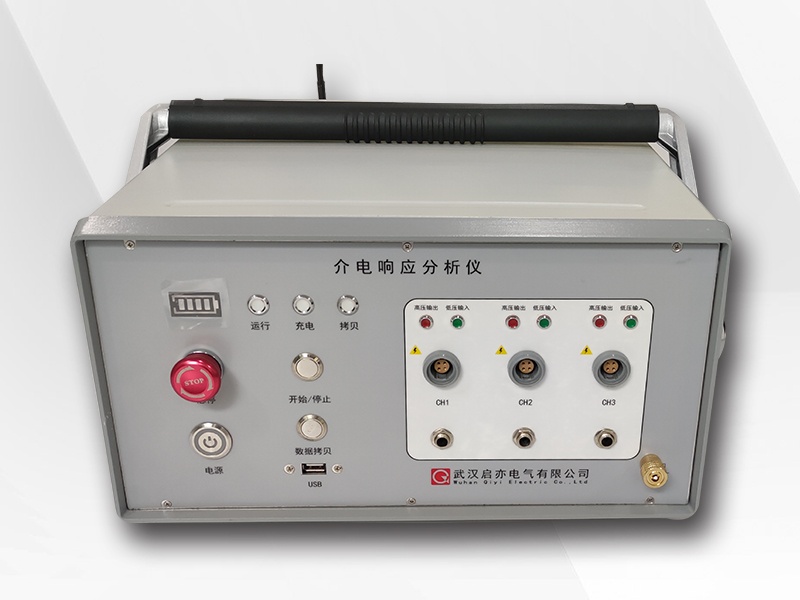

JT-3000介電響應分析儀
JT-3000介電響應分析儀（介質響應分析儀）將頻域和時域測試法相結合，使用戶能夠在較短時間內對設備進行寬頻域測量，可大大減輕現場試驗人員的工作量，提高現場工作效率。本產品直流輸出電壓最高可至-2kV，交流輸出電壓最高±500V（峰值），電流檢測分辨率可至10pA。同時支持PDC法和FDS法，能有效檢測高壓絕緣系統（例如，電力變壓器、套管、線纜以及發電機）的狀態，并能自動進行分析，確定絕緣材料中的水分含量，以非破壞式的方法評估設備受潮情況，作為設備更換與否以及其他干燥措施的重要依據。
1. 具備3路測試通道，各路通道可根據被測設備情況，自由配置為高壓輸出/低壓輸入。
2. 3路通道均可測量電壓和電流，可同時測量3路變壓器高中低繞組對地介損。
3. 時域PDC法與頻域FDS法相結合，可在短時間內測試全頻域范圍內介損曲線。
4. 對測試曲線自動進行分析，確定絕緣材料的水分含量，以非破壞式的方法評估設備受潮情況。
5. 采用36V10Ah大容量鋰電池供電，無需外接電源，功耗低，待機時間長，可便攜式使用。
6. 保護功能齊全，具有過流、短路、過熱、電纜脫落等保護功能。
|
主要性能指標 |
|
|
PDC輸出電壓 |
范圍：0~-2kV，連續可調，紋波：≤2%，精度：額定電壓×2%±10V |
|
PDC輸出電流 |
范圍：0~100mA |
|
FDS輸出電壓 |
幅值：±500V（峰值），頻率：10Hz~5kHz，頻率精度：0.1％ |
|
FDS輸出電流 |
幅值：±100mA（峰值） |
|
采樣電壓 |
量程：±2kV，分辨率：0.1V，精度：量程×2% |
|
采樣電流 |
量程：2mA、20μA、200nA、2nA，分辨率：10μA、100nA、1nA、10pA，精度：量程×2% |
|
功能參數 |
|
|
測量模式 |
可單獨使用PDC或FDS法，亦可同時使用兩種測量法相結合，得到綜合分析結果 |
|
測量功能 |
同時測量1~3路電壓/1~3路電流的幅值、相位以及1~3路介損 |
|
供電、重量及外形尺寸 |
|
|
供電方式 |
內置鋰電池供電，充電器參數42V/2A |
|
主機尺寸 |
405mm（長）×365mm（寬）×192mm（高） |
|
主機重量 |
17kg |
